应用架构又称为功能架构，用于支撑业务需求。如果说业务架构代表了企业的服务客户的能力，应用架构代表了如何用IT能力支撑这种能力

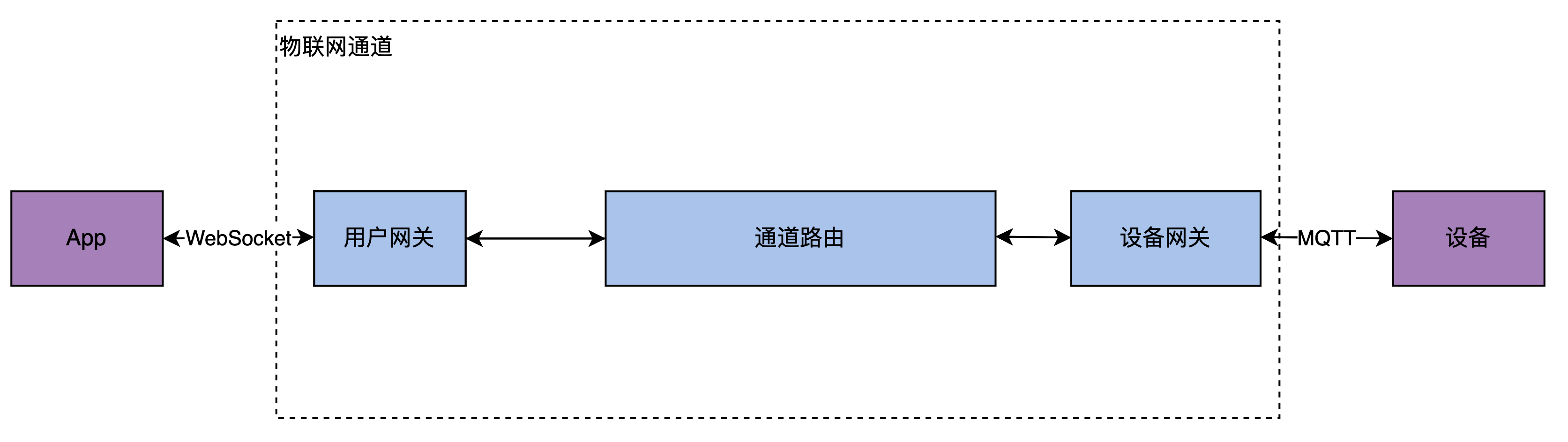

以物联网为例子，业务架构中关于用户如何通过手机控制设备的业务流程和业务要求，如何使用IT系统实现这个需求。 如下是一个物联网应用架构的高层视图，具有普遍性。

• App 通常指APP，也可以指其他终端，如电视，通过WebSocket，Http等协议链接到物联网的用户网关
• 用户网关: 面向App的接入网关，负责把App的控制命令转发到物联网
• 通道: 用户的命令专递给通道，通道能定位到设备所连接的网关，并发送命令到设备网关
• 设备网关：设备通过MQTT或者其他协议链接到设备网关。

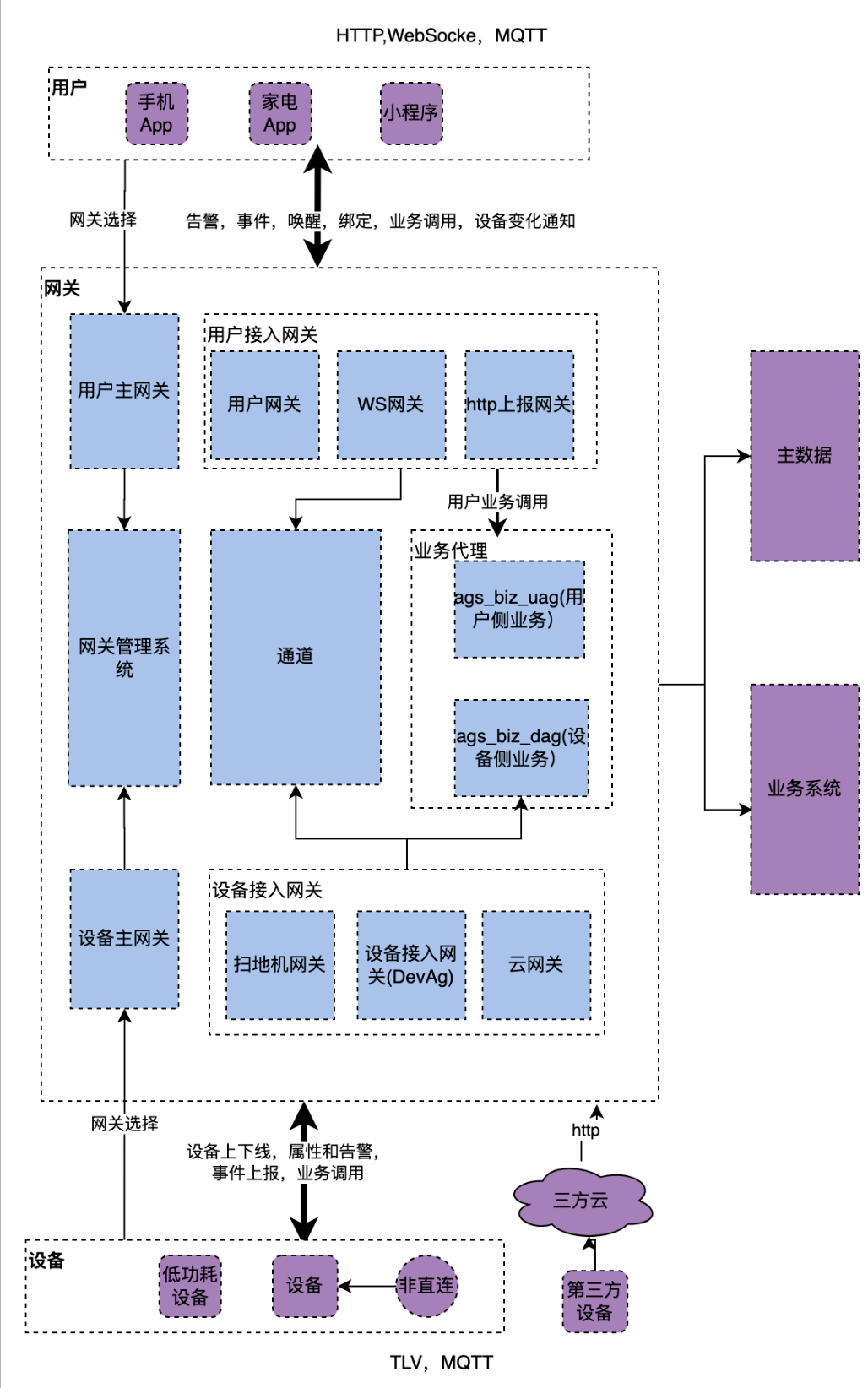

物联网高层次视图，描述了物联网的应用大致功能，考虑到业务规则中支持大量设备和各种设备， 可以详细为如下应用架构图

暂时无法在飞书文档外展示此内容

这个架构考虑了业务架构中的业务约束，比如支持各种设备和用户终端，因此，会存在一个主网关应用，用户和设备先查询此主网关，获得连接网关的地址后，再次接入相应的设备、用户接入网关。

接入网关也按照设备/用户终端类型，三方设备，提供了多种接入网关的应用，如第三方设备接入的云网关使用HTTL协议接入到云网关，自家设备采用MQTT协议，老设备采用TLV协议接入到各自网关。

物联网提供了一个网关管理系统，用于管理主网关和接入网关，配置设备/用户的分配规则，以及各个网关容量的监控

可以看到，业务架构中的业务功能是从业务角度提出，应用架构是从IT实现角度提出。上图的物联网，对于业务架构中提到的网关，当设备数量只有数万的时候，只有一个网关应用（我在创业期间的一个产品，物联网就只有一个网关应用，设备也不超百个）。如果设备种类超过几百种，在线数量超过上亿，则需要有一个主网关做路由和负载平衡，并且需要一个网关管理系统来配置主网关和查看网关流量。

在家电物联网，业务架构并没有提出 “断网恢复（比如某个省，或者云服务商）情况下，希望所有设备能在立即全部连上”这个需求。如果有这，则应用架构还会调整，比如允许设备缓存接入网关地址无需蜂拥访问主网关，接入网关也会调整的更轻量级，允许设备断掉再连接上后，无需立刻设备校验以及设备基本信息立刻上报等繁重的业务流程

电商业务中的库存管理，考虑到商品规模，户数查询频率和性能要求，在大型电商系统中，映射到应用架构，库存管理变成了库存查询应用，库存预占，以及地理位置信息服务等应用等。

总的来说，应用架构使用IT支撑业务架构，涵盖业务架构的流程，业务规则，另外业务架构的的客户数量，服务实时性等业务约束等会导致应用架构的不同，正如下一章的软件系统质量要求对软件架构的巨大影响，这是本书的核心内容。
