部署架构描述了软件如何部署到一个物理环境，这个物理环境可能是一台主机，也可能是机房，也可能是运营商提供的云计算服务。物理环境境涉及到网络、主机，包括CPU和内存参数等，基础软件服务，如数据库，Reids等。

部署架构同其他技术架构一样，同样是质量驱动架构，重点的质量属性是高可用，可伸缩性，以及安全特性。

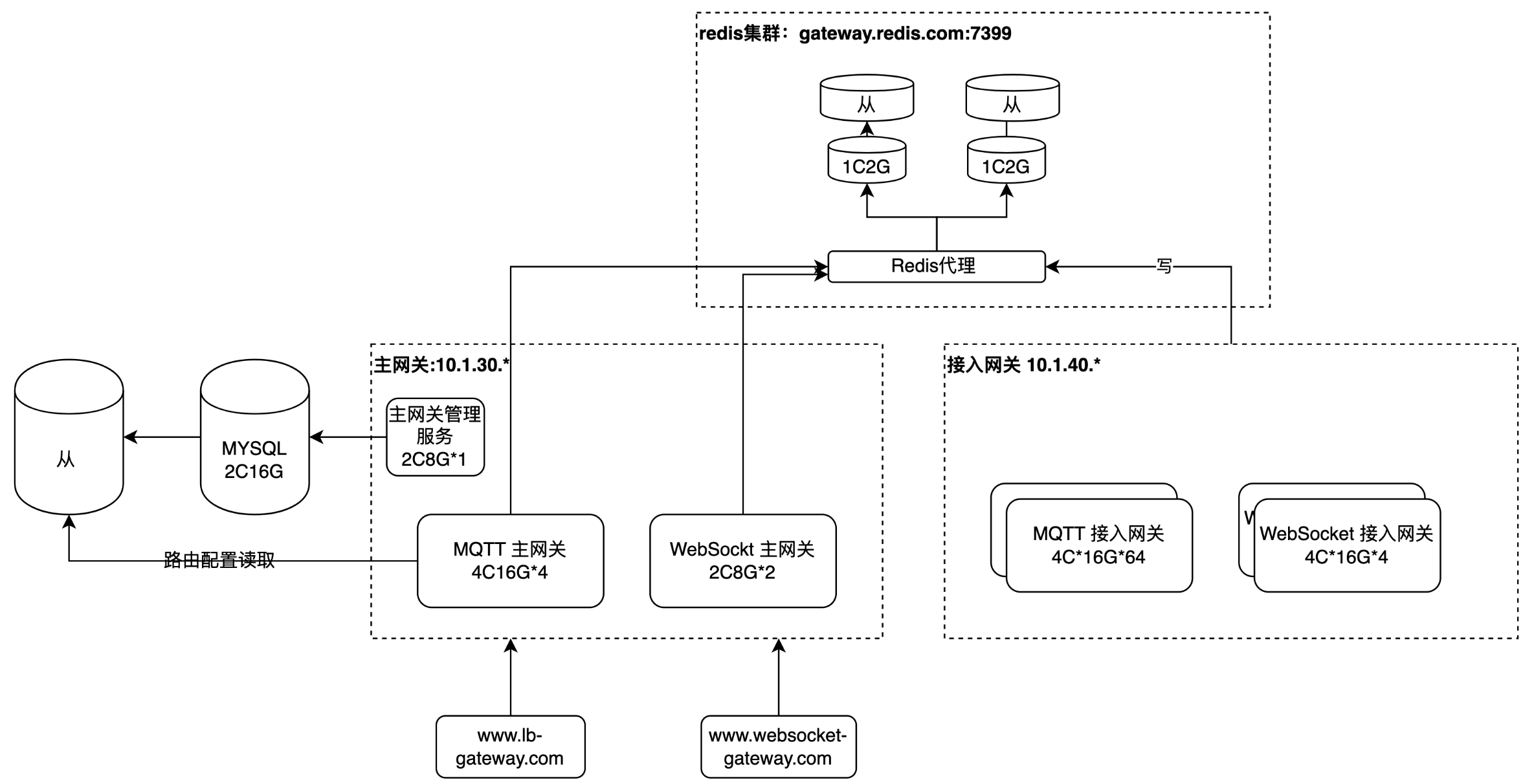

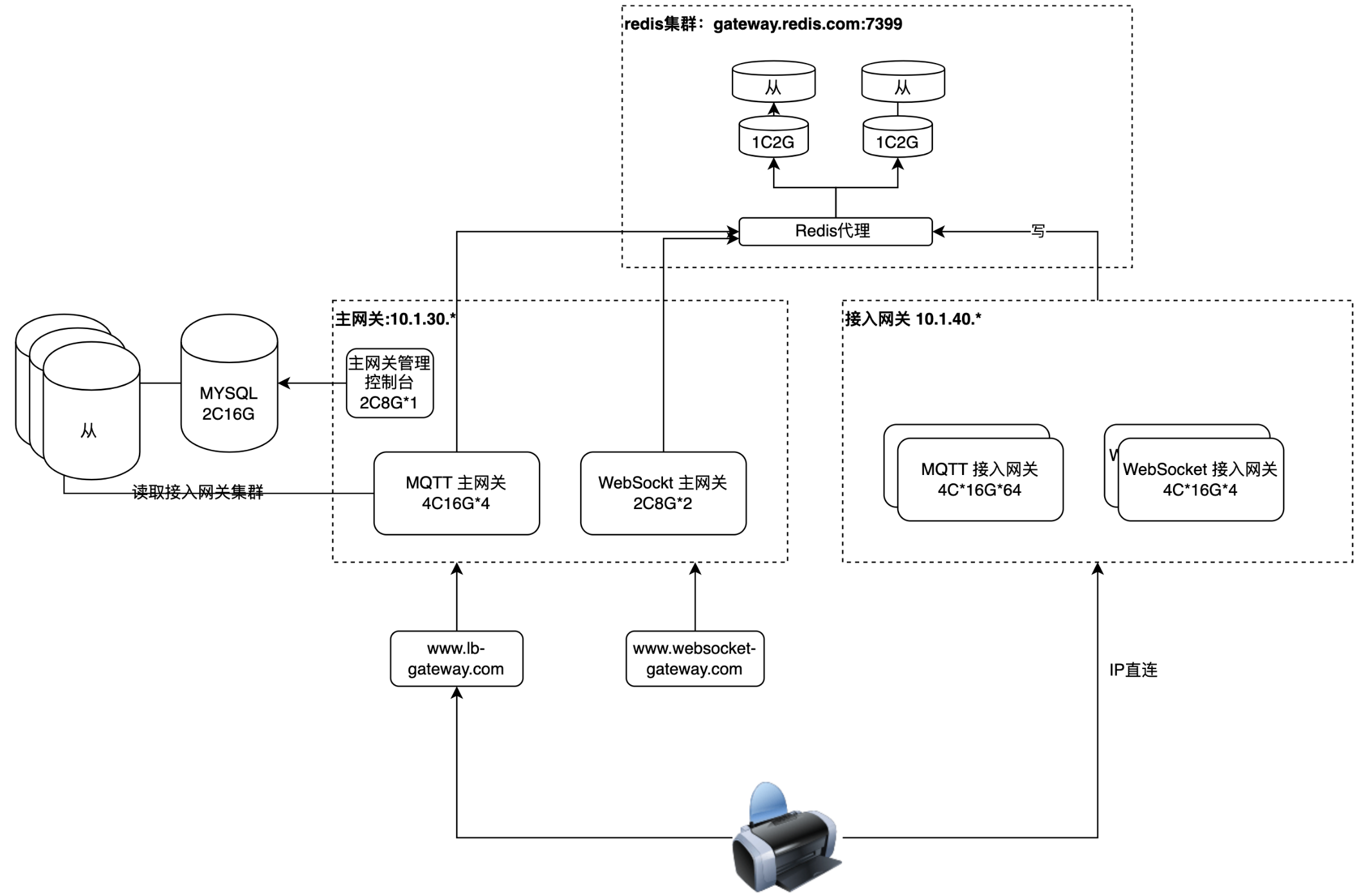

下图描述了一个小型的生产环境物联网的部署架构，图中4C16G,是4核CPU，16G内存的简写。4C16G*2 表示有两台服务器。 可以看到分为5部分,

• Redis 集群，使用了代理模式，Redis包含了2个分片，每个分片带有一个从分片。每个分片大小为2G，CPU为1个。采用分片，使得Redis具备可伸缩性。使用主从，使得Redis具备高可用性。
• 数据库使用了MySQL，采用主从架构。主数据库用于管理系统保存网关配置和保存网关集群的运行状况， 从库用于主网关读取配置和网关集群的运行状况。主从库配置是2个CPU，16G内存。
• 主网关管理控制台:包含了1台配置较低的2C服务器用于主网关的配置管理，因为配置管理系统是个内部管理系统，没有高可用要求，所以只配置一个服务。
• 主网关负责负责告诉设备应该连接哪个网关节点，图中包含支持MQTT协议和WebScoket协议，各配置了4个节点和2个节点。外部设备通过LoadBalancer服务接入主网关
• 接入网关负责设备的实际接入，图中，配置了64个MQTT节点，每个节点是4C16G。，以及4个4C*16G 的WebSocket网关。随着设备量增加，可以添加部署的接入网关并在主网关管理服务配置集群，以实现伸缩性，高可用和高性能
• Load Balancer，设备通过负载均衡器访问主网关，获得接入网关的实际链接地址。 Load Balancer是云厂商提供的代理服务器。保证了主网关的可高可用。

同其他技术架构一样，很难在一个架构图中展示部署架构所有信息，这时候可以提供高层部署架构图，然后再分解成各个部署图或者用专门文档说明。比如上图仅是物联网系统中网关部分的的部署架构图. 大多数部署架构都强调安全特性，这需要与运维人员一起从安全视角描述部署架构，比如架构图包含网络隔离和数据传输加密信息。
