定义

此模式用于构造解耦的分布式系统。系统中组件通过远程调用彼此交互，代理负责组件之间的通信协调。代理通常还具备日志，安全，路由，缓存，熔断等系统质量相关功能。保证系统高可用，高性能，容错性，安全等特性。

技术案例架构: Nginx，Apache Server，HAProxy，Kong，云服务商的SLB，Redis集群代理，多网合一的短信平台，Spring Cloud Gateway，Ingress Gateway等

软件系统之间很少直接连接调用，通常通过增加一层代理来实现服务发现和路由功能，代理架构是组成微服务系统中一种重要的架构。在分布式系统中，代理架构的实现组件称为网关。

代理架构自身的架构如下图，内部通常通过管道模式来实现路由，内容转化等基础功能和质量属性。

如上图，代理的基本功能包含

基本功能	描述
发现和路由	允许后端系统注册服务到网关，或者通过网关管理员配置后端系统服务。 请求将根据配置路由到后端系统，比如/order 的请求将路由到Order微服务系统，/pay 的请求将路由到Pay相关的微服务系统
内容转化	对调用或者响应的内容或者协议进行更改，比如HTTP调用，网关会自动在响应头里增加跨域信息。 HTTP调用通过API网关转化Dubbo 泛化调用，或者相反过程
集成后端服务	对外提供一个单点服务，聚合了后端多个系统的功能。使得代理后的应用看起来像一个应用。比如网关 整合后端订单和支付系统，对外提供 xxx.com/pay 和 xxx.com/oder 的URI
负载均衡	当后端系统有多个可用实例的时候，代理将请求路由到任意一台实例，可以采取的路由策略有，随机，轮训，基于负载，基于权重等策略。此机制保证了后端系统的高可用，伸缩性，以及高性能。

代理架构提升了整个系统的质量属性，可以将后端系统的公共质量要求统一交给代理实现 包括:

质量功能	描述
错误恢复	当后端某实例节点暂时可不用，可以路由到可用的实例节点。当后端永久不可用，可以给与客户端响应，如提示客户端重定向到新的访问地址。
日志	记录访问日志。这些日志可以导出以作访问统计
熔断	网关禁止请求转发到后端以保护后端，这适合后端系统已经崩溃
限流	网关只允许少量请求转发到后端系统以保护后端，这适合后端系统已经超载
降级	网关对一些特定请求作降级处理以保护后端系统主要功能正常。比如某些耗费资源的请求将不在转发到后端系统，或者忽略处理系统的次要功能，比如电商系统取消积分查询，保留订单查询。
缓存	对相同的请求内容，网关可以直接返回缓存的内容，比如对于HTTP GET请求，根据URL地址，可以返回上次缓存的内容
安全	提供审计记录和查询，网关也可以供防止黑客攻击功能，基于请求的用户验证功能等。对于HTTP网关，基于SSL的HTTP，经过HTTP网关后解码后，转化为明文HTTP调用后端Web服务而无需后端服务提供SSL功能
灰度测试	允许识别请求方，把请求路由到测试系统。比如根据HTTP头里的某个标识判断灰度请求。
其他功能	代理的内部架构是流水线，因此通常网关可以自定义Filter来实现任何功能，比如Spring Cloud Gateway 允许扩展实现AbstractGatewayFilterFactory

熔断、限流、降级将在高可用战术里详细描述.需要注意的是，大多数熔断限流的生效逻辑都依赖业务自己特点，因此需要网关后端系统自己完成（或者专门的限流中间件），而无需依靠网关。

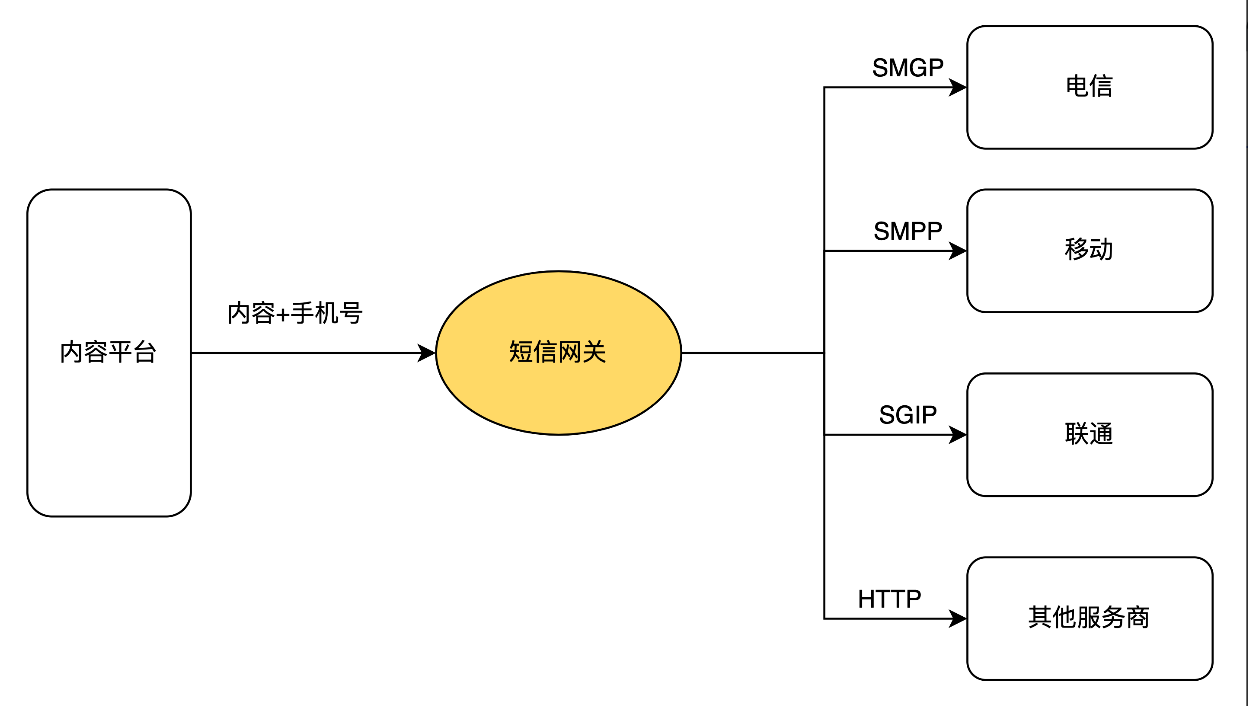

如下是一个电信短信平台的架构，短信网关将根据不同的目的电信运营商，把统一的短信内容转发到电信运营商，并完成运行商各个协议的转化，比如转化为电信的SMGP协议，或者其他服务商自己的HTTP协议

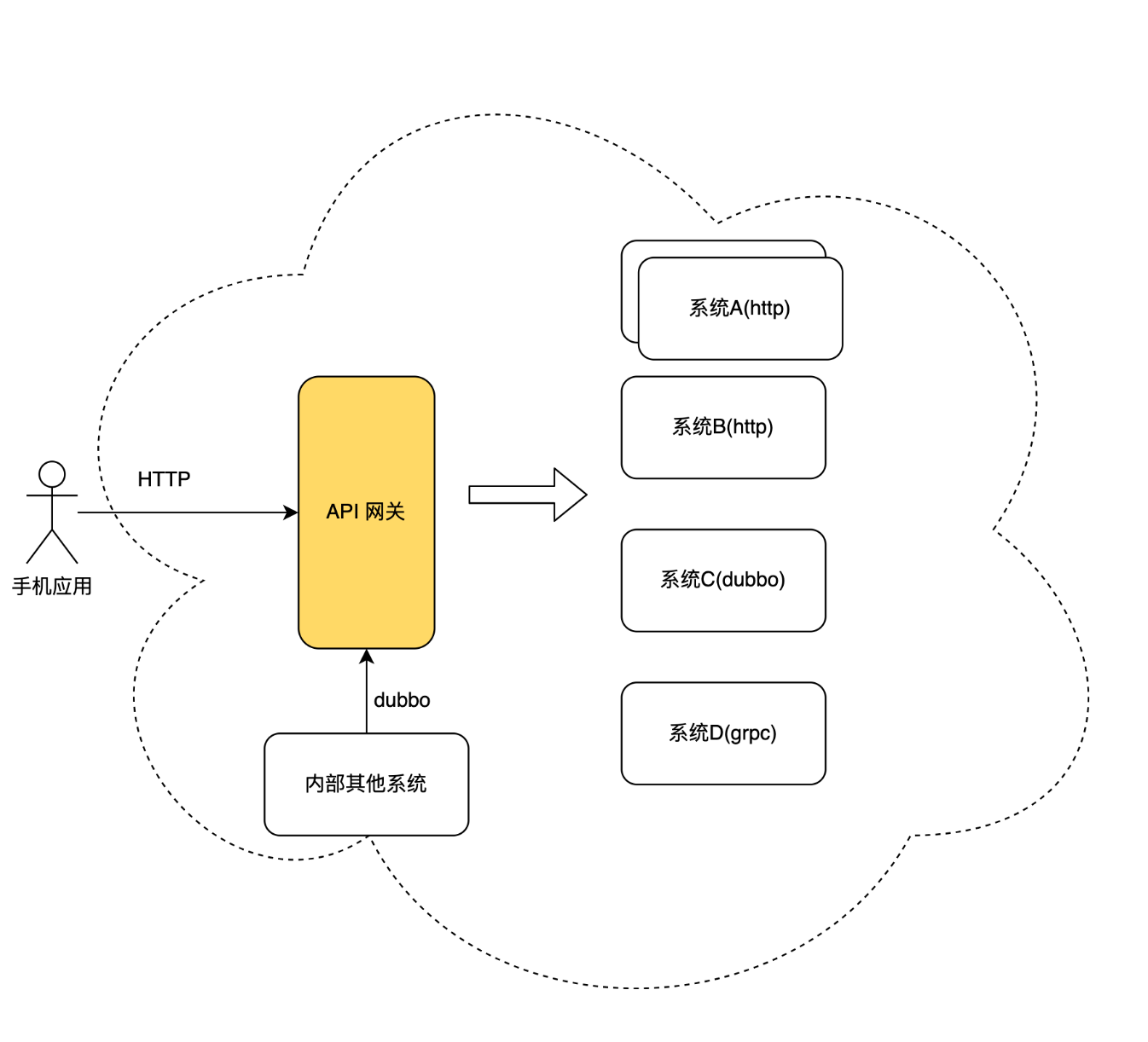

微服务网关API gateway 则提供了服务发现以及协议转化等功能，下图系统A提供了HTTP服务，允许手机APP通过代理网关访问系统A，也允许内部系统使用Dubbo协议，通过代理网关访问系统A。

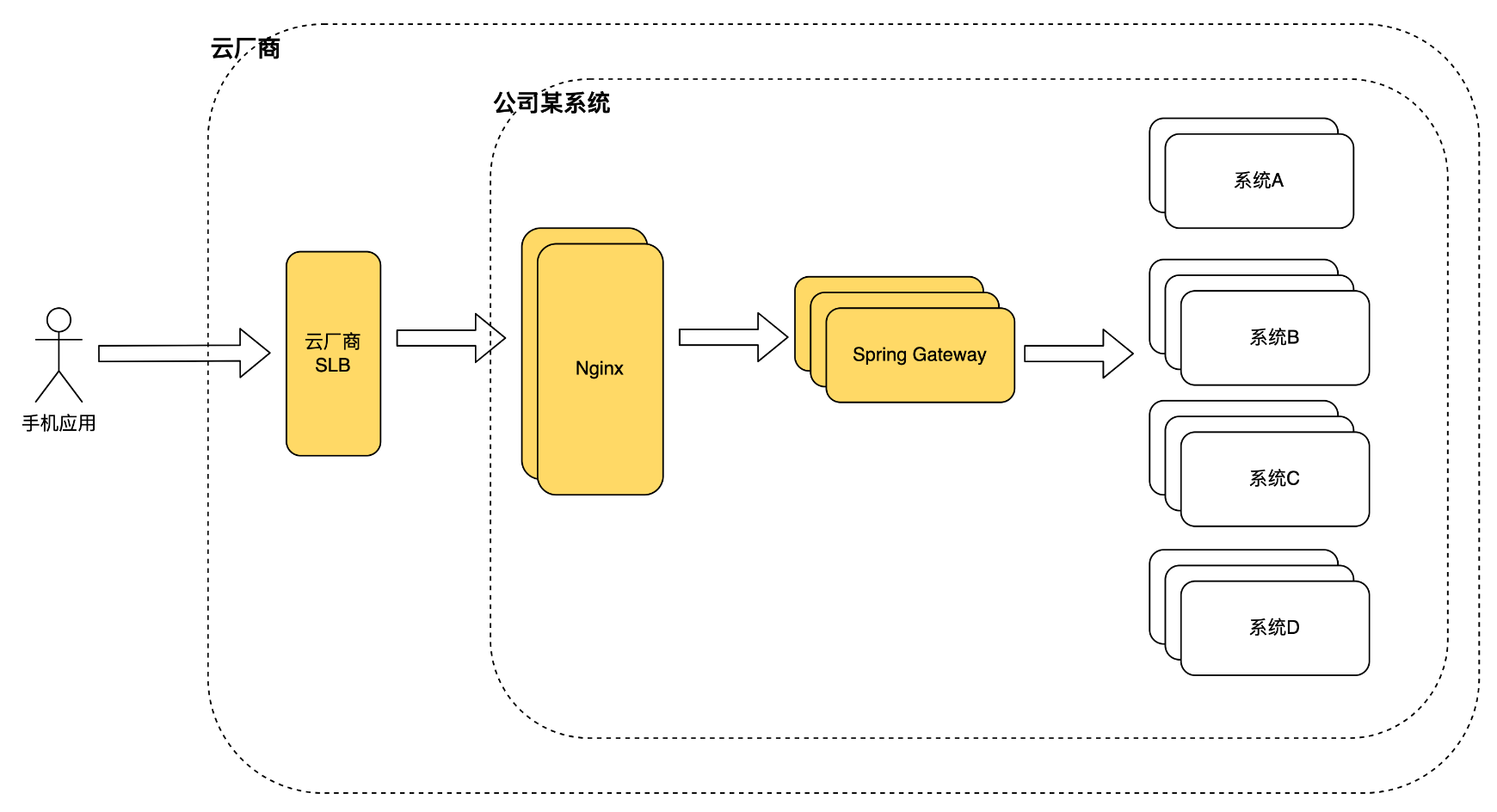

网关保证了其后端系统的高可用，如何保证代理服务自身的高可用，通常需要部署多个代理服务实例节点，并且前置一个高可用代理组件，如下是使用云厂商的SLB,保证其后的Nginx和Spring Gateway高可用。

其他方式还可以

• 最简单的方式是安装守护进程，在网关节点停止后自动重启。
• 使用Keeplived自动将请求转向可用的节点，Keepalived 基于Linux的一个内部协议，让多台服务器共享一个虚拟 IP（VIP），实现故障自动切换。

其他办法还包括让客户端重试

• 为DNS服务提供多个地址，客户端访问DNS，客户端通过DNS得到可用的代理服务器实例中的一个地址。
• 提供给客户端多个代理服务器地址，客户端访问其中一个失败，可以重试另外一个代理服务。关于重试，将在高可用战术中说明
